H200 MoE Grouped GEMM：统计口径纠偏、线上回放与 SM90 调优

口径纠偏、Profile 与本地回放

结论：性能差距的首要问题不是 H200 算力不足，而是 benchmark 与线上链路使用了不同的 routed-row 口径，并叠加 Triton autotune/warmup 污染。统一 DeepEP compact rows 后，三个代表 shape 的本地回放与线上差异收敛到 +0.46% / -1.11% / -5.40%。

1. 分析目标

面向 MoE grouped GEMM，工作分为三个问题：

1. CUTLASS 2.x、Quack、DeepGEMM 和 SonicMoE e2e 的性能分别处于什么水平；
2. pure GEMM 与 e2e 差距来自 kernel 本体、routing/communication 还是测试口径；
3. 线上 shape 能否被本地稳定回放，并进一步做配置调优。

硬件口径为 H200 BF16，峰值按 989 TFLOPS 计算 MFU。MFU 只用于同一 FLOPs 定义下的比较。

2. 四路 benchmark

最初实验覆盖 18 个 shape，并比较四条路径，共 72 个逻辑数据点：

早期归档的 18 行结果中，Quack 平均 64.9%、CUTLASS 2.x 平均 35.2%、SonicMoE forward 平均 31.0%；后续扩展汇总得到 66.5%/35.9%/32.1%。两组数字来自不同汇总批次，简历使用后者，历史归档保留前者。

3. Profile 去噪

3.1 表象

第一次 profile 中，token_gather_sum 一度显示占总时间约 69.9%，看起来像 gather 是绝对瓶颈。但 trace 同时包含 Triton autotune、JIT 和 warmup，首轮运行不能代表稳态。

3.2 处理方法

1. 把首次编译、autotune 和正式计时分开；
2. 对同一 shape 先预热，再抓稳定迭代；
3. 用 NVTX/range 将 routing、gather、GEMM、combine 分段；
4. 对照单 kernel latency 与区间总时长，检查 trace 是否重复计入；
5. 用理论 FLOPs 和实际 compact rows 重新计算 MFU。

3.3 稳态结论

这一步把优化方向从“优先重写 gather”纠正为“先对齐 rows，再评估 GEMM schedule 和 e2e 通信/融合”。

4. Routed-row 口径纠偏

MoE 的 token 数至少有三种常见口径：

standalone benchmark 早期直接使用 T * top-k，而线上 kernel 接收的是按 expert compact 后的 TK_valid。195,976 / 29,446 约为 6.66，足以制造 4x-6x 的虚假性能差距。

统一原则：

• FLOPs 使用实际执行的 compact rows；
• expert-M 分布由 dispatch 后每个 expert 的有效行数决定；
• padding、capacity 和 dropped token 单独记录；
• pure GEMM 与包含 routing/communication 的 e2e latency 分开报告。

5. 线上 shape 回放

从线上 profile 中提取 1,024 条 forward range 的形状统计，按最小、目标、最大 compact rows 选择三个代表 case。公开仓库只保留聚合 shape，不保存内部原始 ranges。

差异收敛到约正负 5% 后，本地 benchmark 才适合作为 config tuning 的代理。此前基于全展开 rows 的 4x-6x 结论作废。

6. Pure GEMM 与 e2e 的差距

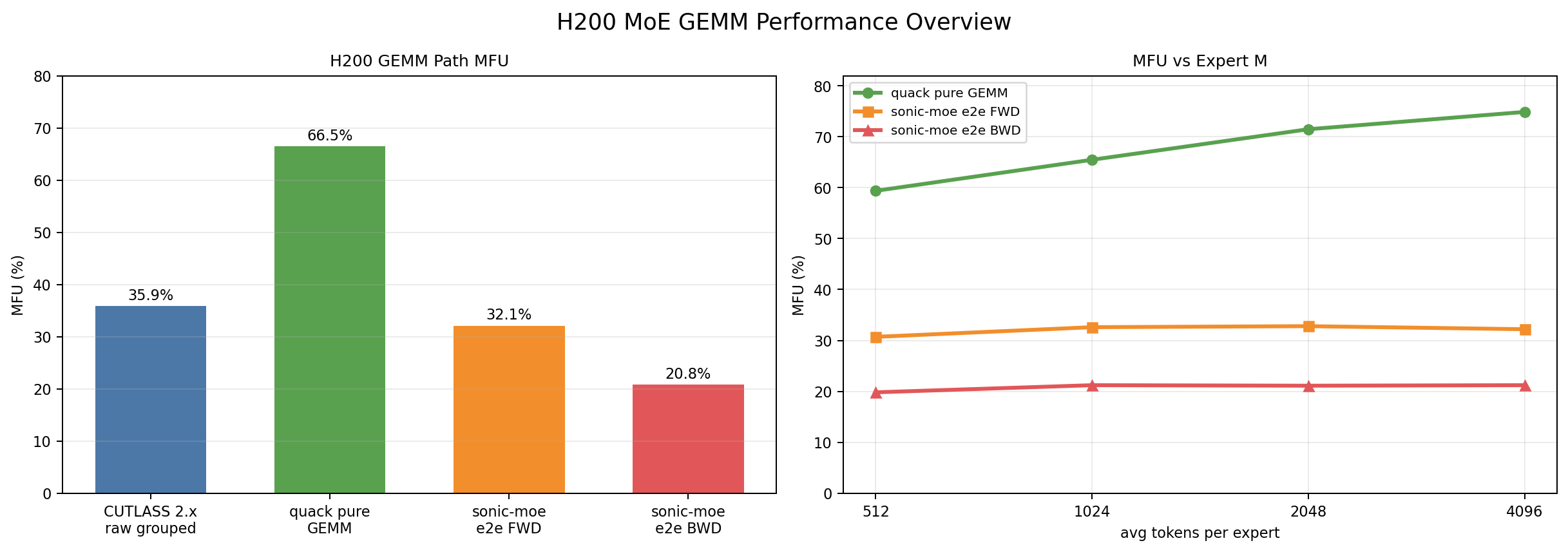

Quack pure GEMM 约 66.5% MFU，而 SonicMoE e2e forward/backward 约 32.1%/20.8%。差距可能来自：

• token dispatch、gather 和 combine；
• expert-M 不均衡与小矩阵尾部；
• 跨 rank 通信和同步；
• activation、scatter/add 与额外 HBM 流量；
• backward 中更多中间结果和依赖链。

因此，pure GEMM 已经较高效并不意味着 e2e 已经接近硬件峰值。优化优先级应由稳态 e2e trace 决定。

7. 工程产出

• 四路 benchmark 脚本与 JSON/Markdown 结果归档。
• H200 shape、expert distribution 和 MFU 统一口径。
• 线上 compact-row 回放方法。
• 调优前后 CSV、聚合脚本与组合图。
• SM90 tile/cluster/swizzle 调优指南。

8. 结论边界

• DeepGEMM 在早期四路表中部分 shape 未预编译，SKIP 不代表 kernel 性能为 0。
• +0.46% / -1.11% / -5.40% 是本地与线上 latency 差异，不是优化收益。
• 66.5% 是选定 shape 集上的平均值，不代表所有 H200 GEMM。
• 没有 NCU 证据的阶段不声称具体 stall 原因，只陈述时间线、shape 和理论分析。

9. 证据索引

• 四路 benchmark 结果
• 四路 benchmark 原始 JSON
• H200 汇总绘图脚本
• Quack 调优开发记录
• SM90 tuning guide

14 shape × 3 分布配置调优

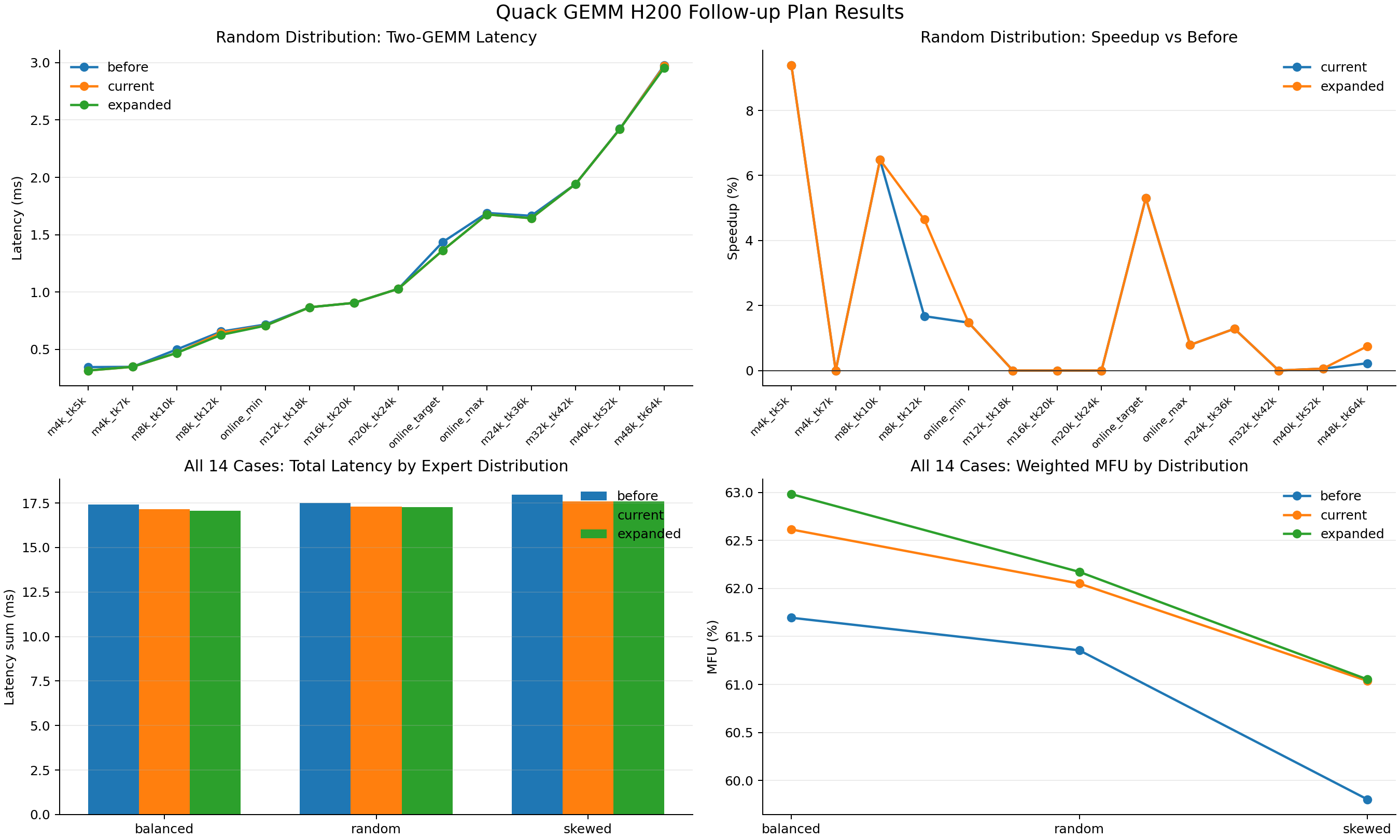

结论：不改 kernel 算法，只扩展 SM90 autotune 候选并按线上 compact-row 分布验证；目标 shape 约提升 5.3%，14 shapes x 3 expert distributions 聚合提升约 1.84%，weighted MFU 从 60.94% 提升到 62.06%。

1. 为什么做 config-level tuning

口径对齐后，Quack pure GEMM 已达到约 66.5% 平均 MFU。此时直接重写 kernel 成本高且证据不足，先验证 tile、cluster、persistent schedule 和 swizzle 的配置空间是否遗漏 H200/MoE 形状的更优点。

目标不是寻找单个“冠军 shape”，而是：

• 覆盖线上 min/target/max compact rows；
• 扩展到 14 个 routed-row shape；
• 用 random、balanced、skewed 三种 expert-M 分布检查稳健性；
• 分别评估 gated up projection 和 down projection；
• 保留失败配置与次优配置，避免只报告 best case。

2. 候选集

主要维度包括 tile M/N、cluster M/N、ping-pong、dynamic persistent 和 max swizzle size。候选生成会去重，并在执行前检查 SM90 gated/out 的合法性。

3. Benchmark 设计

固定条件：

• H=3072，I=1536，16 experts，top-k=8；
• H200 BF16 峰值按 989 TFLOPS；
• 每个 case 预热后多次计时，取重复组中位数；
• gated 与 out 分开计时，再计算加权总 latency/MFU；
• 随机种子固定，输出完整 CSV。

数据矩阵：

4. 结果

目标 shape 的提升高于全局平均，说明 schedule 对特定 compact rows 有价值；全局只有 1%-2% 则说明内置搜索空间已较成熟，新增候选不能在所有分布上稳定获益。

5. 开发流程

5.1 最小 target sweep

PYTHONPATH=[redacted-path]/sonic-moe:$PYTHONPATH \
python scripts/tune_quack_gemm_h200.py \
  --cases online_target \
  --candidate-set extended

5.2 before/after 扩展 shape 对照

PYTHONPATH=[redacted-path]/sonic-moe:$PYTHONPATH \
python scripts/compare_quack_gemm_before_after_h200.py

5.3 三分布完整计划

PYTHONPATH=[redacted-path]/sonic-moe:$PYTHONPATH \
python scripts/execute_quack_gemm_h200_plan.py \
  --distributions random,balanced,skewed

脚本默认从本目录的 data/ 读写 CSV，不依赖整理者本机的绝对路径。执行 benchmark 仍需安装兼容的 PyTorch、CUDA、Quack/SonicMoE 环境和 H200 GPU。

6. 数据与脚本映射

7. 失败与约束

• 某些 tile/cluster 组合不是抛 Python 异常，而是使 JIT 进程终止，因此 expanded 集合只从已知合法配置派生。
• expert-M 的总和相同不代表性能相同，skew 会改变 tail 和负载均衡。
• autotune 首轮包含 JIT 成本，必须预热后计时。
• 当前没有形成通用 dispatch policy，只证明候选配置在选定 workload 上有小幅收益。
• 这是 config tuning，不是 CUDA/CuTe kernel 重写；简历应使用“扩展候选并验证”，不使用“重构核心 kernel”。
