FlashInfer TP2 CUDA Graph Hang：从下游超时到 FTZ / Sentinel 根因

根因、修复与验证

时间：2026-06-23 至 2026-07-15 核心结论：vLLM TP=2 + FULL CUDA Graph rollout hang 的 GPU 首因是 FlashInfer 0.6.4 MNNVL fused allreduce + RMSNorm 中的 Lamport sentinel 判断受 FTZ 影响；回移官方修复或升级到 0.6.12 后，两卡最小复现与模型级 graph replay 均通过。 公开边界：不包含内部仓库、节点、模型路径、原始 trace、运行 ID 和构建产物。

文档入口

• Lamport sentinel 与 FTZ hang 机制详解：解释 BF16 packed payload、FTZ predicate、永久 polling、级联阻塞和位级修复。

1. 现象与隔离

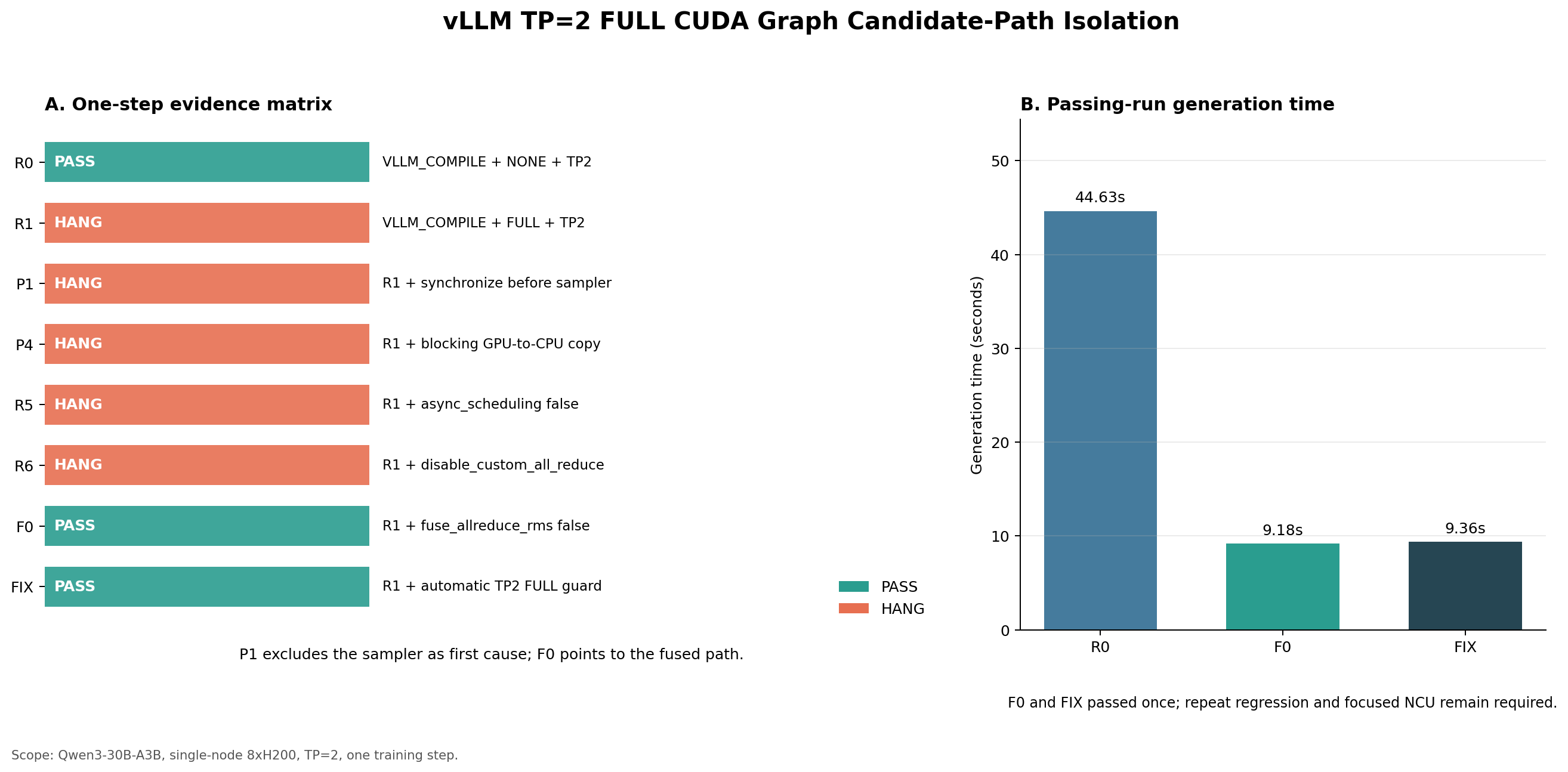

外层最初表现为 sample_tokens RPC timeout 和 engine-dead 类错误，但 sampler、D2H copy 与消息队列都是等待上游 GPU 工作完成的下游位置。通过 TP1/TP2、eager/FULL graph、fused/unfused 和 PDL 开关的控制变量实验，问题被缩小到 TP=2 FULL graph replay 中的 fused allreduce + RMSNorm 路径。

2. 根因

旧实现使用浮点比较识别 Lamport -0.0 sentinel。在 fast-math/FTZ 语义下，合法的 FP32 负次正规数可能在比较时被当成 -0.0，worker 因而进入永久轮询。

修复采用精确 bit-pattern 比较识别 0x80000000，避免浮点比较被 FTZ 改写。该修复对应 FlashInfer 官方 PR #3304。

3. 验证结果

4. 当前建议与边界

• 需要保持旧依赖时，使用 FlashInfer 0.6.4 + PR #3304 回移，并清理旧 JIT cache 后重新构建。
• 长期方案是升级到已经包含等价修复的新版 FlashInfer，并重新完成依赖和模型回归。
• 当前已闭环两卡最小复现和模型级 AsyncLLM 回归；完整大规模 RL main_ppo 仍需最终验收。
• CUDA Graph off/on 的性能差异属于 graph 模式收益，不能归因成两行 sentinel 修复带来的性能提升。

5. 月报一句话

定位并修复 FlashInfer 0.6.4 在 vLLM TP=2 + FULL CUDA Graph 下因 FTZ 误判 Lamport sentinel 导致的 rollout hang，回移补丁和 FlashInfer 0.6.12 均通过两卡最小复现与 graph replay 回归。

FTZ、Lamport Sentinel 与永久轮询机制

日期：2026-07-17
范围：解释 vLLM TP=2 + FULL CUDA Graph 下 FlashInfer MNNVL fused allreduce + RMSNorm hang 的位级机制、传播路径和修复语义。
核心结论：旧实现不是把 payload 在内存中改成了 -0.0，而是 FTZ 浮点比较把合法负次正规 payload 误判为 -0.0 sentinel；polling 因而永远认为数据尚未到达，最终表现为 sample_tokens RPC timeout。

1. 问题背景与结论边界

目标问题出现在以下组合中：

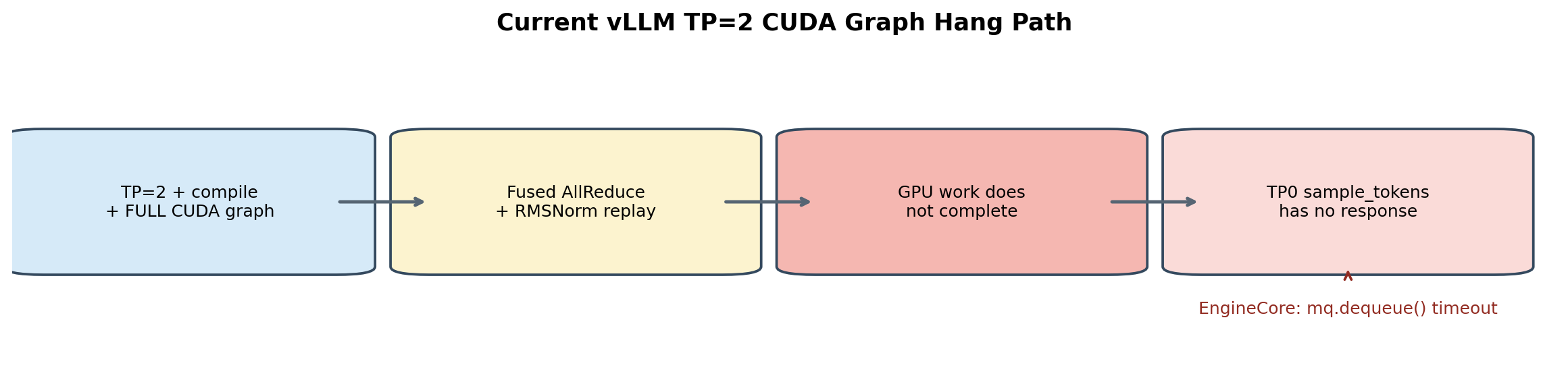

外层最初只能看到：

sample_tokens RPC timeout
  -> EngineCore wait_for_response
  -> shm_broadcast mq.dequeue
  -> EngineDeadError

控制变量实验进一步证明：

• FULL graph + fused 是目标失败路径；
• FULL graph + unfused 可以完成；
• compile-only + fused 可以完成；
• sampler、D2H copy、RPC 和 MQ 都是上游 GPU 工作不完成后的等待点；
• PDL on/off 都不能消除旧实现的失败。

本报告解释已经闭环的 kernel 机制，但不声称本地曾直接保存原始 R3 hang 中“某一层、某一个 lane”的具体负次正规 bit pattern。代表模式 0x80010000 来自上游修复说明和定向回归设计；本地因果结论来自 source、SASS、控制组和补丁前后 A/B 的共同证据。

2. Lamport sentinel 在这里做什么

MNNVL oneshot kernel 需要判断远端 rank 的 multicast 数据是否已经覆盖通信 buffer。它没有给每一个 payload lane 额外设置独立 ready flag，而是先将待写区域填成一个不应与正常数据混淆的 sentinel：

FP32 -0.0
bit pattern = 0x80000000

消费者的核心逻辑可以简化为：

while (true) {
    // 一次 volatile load 读取 128 bit。
    float4 value = loadPackedVolatile<float4>(ptr);

    bool valid = true;
    for (int i = 0; i < 4; ++i) {
        valid &= !isNegZero(value[i]);
    }

    if (valid) {
        break;
    }
}

完整状态变化为：

flowchart LR
    A[轮转到当前 Lamport buffer] --> B[用 0x80000000 初始化各 32-bit lane]
    B --> C[远端 rank multicast 写入真实 payload]
    C --> D[本地线程 volatile load]
    D --> E{是否仍有精确 sentinel}
    E -- 是 --> D
    E -- 否 --> F[执行 AllReduce 和 RMSNorm]
    F --> G[更新 current/dirty buffer 状态]

这里的 float4 首先是 128-bit 搬运载体。对于 BF16 输入，一个 32-bit float lane 实际承载两个 BF16 元素，polling 阶段不应把这 32 bit 当成普通 FP32 数值做近似语义判断。

3. 旧判断为什么看起来合理

旧实现为：

return val == 0.F && signbit(val);

设计意图是利用 IEEE-754 的两个事实：

• +0.0 == 0.0 和 -0.0 == 0.0 都为真；
• signbit(+0.0) 为假，signbit(-0.0) 为真。

在保留次正规数的严格浮点比较下，二者结合确实只会匹配 -0.0。问题在于目标 JIT kernel 使用 -use_fast_math，它隐含：

--ftz=true
--prec-div=false
--prec-sqrt=false
--fmad=true

其中 FTZ 是 Flush To Zero。NVIDIA PTX 对 setp.ftz.f32 的定义是：FP32 次正规输入在参与比较时，被视为保留符号的零。

4. FTZ 如何制造 sentinel 假阳性

FP32 的几个关键 bit pattern：

因此在 FTZ 比较语义下，旧 predicate 实际匹配的不是单独一个值：

预期：0x80000000

实际：0x80000000
      以及 0x80000001 ... 0x807fffff

需要特别区分两个动作：

1. ld.volatile.global.v4.f32 将原始 bit 读入寄存器；
2. FSETP.*.FTZ 在浮点比较时将次正规输入按带符号零处理。

FTZ comparison 不等于“global memory 中的 payload 被永久写成零”。原始 bit 仍然存在，位级比较仍可读取它；错误发生在 FP predicate 的解释方式上。

5. BF16 payload 为什么会形成 FP32 负次正规模式

目标 kernel 的模板组合为：

PackedType = float4
T          = bfloat16

float4 共 16 bytes，因此承载 8 个 BF16；每个 32-bit lane 承载两个 BF16。假设小端顺序下，相邻两个 BF16 为：

低 16 bit：0x0000  // BF16 +0
高 16 bit：0x8001  // BF16 最小负次正规数

原始 32-bit lane 为：

0x80010000

从 BF16 payload 角度，这是两个合法元素；从 FP32 bit layout 临时解释，它又恰好是一个负 FP32 次正规数：

0x80010000 != 0x80000000

正常 polling 应判断“真实数据已经到达”。旧代码在 FTZ 下却得到：

val == 0.F     // true：comparison 将负次正规输入按 -0 处理
signbit(val)   // true：原始最高位为 1

最终将合法 payload 错当成 sentinel。

kernel 在写入前已经会把精确 BF16 -0.0转换成 +0.0，避免真正的 payload 与 sentinel 冲突；但 0x8001 是合法负次正规 BF16，不是精确 -0.0，不应被清洗。漏洞正是出现在随后按 FP32 检查 packed lane 的步骤。

6. 为什么错误会变成永久 hang

producer 已经完成一次真实 payload 写入，之后不会为了满足 poller 再次改写这个位置。假设该位置稳定为 0x80010000，旧 poller 的状态为：

读取 0x80010000
  -> FTZ 浮点比较误判为 sentinel
  -> 继续等待
  -> 再次读取同一个 0x80010000
  -> 再次误判
  -> 永久轮询

只需要少数 thread/lane 命中该模式，就会产生级联阻塞：

flowchart TD
    A[部分线程卡在 Lamport polling] --> B[同 warp 其他线程进入 full-mask shuffle]
    B --> C[__shfl_xor_sync 等不到全部 lane]
    C --> D[其他 warp 卡在 __syncthreads]
    D --> E[其他 CTA 卡在 cluster barrier]
    E --> F[fused AllReduce + RMSNorm kernel 不结束]
    F --> G[sampled-token D2H / CUDA synchronize 不结束]
    G --> H[TP worker 无法返回 sample_tokens]
    H --> I[RPC timeout / EngineDeadError]

这解释了为什么 EngineCore 的最终栈位于 mq.dequeue()：RPC 和共享内存队列只是下游观察点，真正没有完成的是 GPU producer。

FlashInfer issue #3053 的 cuda-gdb 证据也显示：部分线程停在 loadPackedVolatile/isNegZero polling，其余线程分别停在 warp shuffle、block barrier 和 cluster barrier。

7. CUDA Graph 和 fused RMSNorm 分别扮演什么角色

CUDA Graph 不是 FTZ 的来源。FTZ 来自目标 kernel 的编译选项及其浮点比较指令。

Graph replay 在本问题中是稳定暴露条件：

• FULL graph 走到目标 fused MNNVL kernel；
• Lamport buffers、地址和迭代状态被反复使用；
• 特定模型 payload 命中会发生碰撞的负次正规 bit pattern；
• 错误 polling 因而稳定出现。

因此以下两个说法需要同时成立：

1. 不能因为 eager 或随机 standalone 通过，就断言 sentinel 实现正确；随机输入可能没有命中触发 bit pattern。
2. 不能说“CUDA Graph 把数值变成了 -0.0”；Graph 只是让错误 kernel、状态和数据组合进入了可稳定复现的执行路径。

fuse_allreduce_rms=False 可以通过，是因为它避开了目标 fused polling kernel；这是一种规避方式，不是修复了 sentinel protocol。

8. 位级修复为什么正确

FlashInfer PR #3304 将判断改为：

constexpr uint32_t kNEGZERO_FP32 = 0x80000000U;

return __float_as_uint(val) == kNEGZERO_FP32;

新判断只回答一个问题：

这 32 bit 是否精确等于 0x80000000？

因此：

0x80000000 -> sentinel
0x80000001 -> 合法负次正规 payload
0x80010000 -> 合法 packed payload

修复的性质：

• 使用原始位模式和整数 equality，不受 FTZ 影响；
• 不改变 AllReduce、residual、RMSNorm、PDL 或 CUDA Graph 的数学公式；
• 不改变通信 buffer layout 和 ABI；
• 不需要为了一个 sentinel predicate 全局关闭 -use_fast_math；
• 保留 fast-math 的性能路径，同时恢复 polling 的活性。

直接删除 -use_fast_math 不是首选修复，因为它还会同时改变 division、sqrt、FMA 和数学库行为，影响面远大于 sentinel 判定。既然 sentinel 本来就是一个精确 bit pattern，就应该用精确 bit comparison 表达协议契约。

9. 本地与上游证据

FlashInfer 0.6.12 已包含同类修复，并通过本工程的 eager、graph replay、prompt-9 和 16×16 两卡验证。上述数字用于证明活性修复；它们不代表完整 8×H200 RL main_ppo 已经完成最终生产验收。

上游资料：

• FlashInfer PR #3304：bitwise sentinel fix
• FlashInfer issue #3053：oneshotAllreduceFusionKernel graph replay hang
• PR #3304 merge commit
• NVIDIA NVCC -use_fast_math
• NVIDIA PTX setp.ftz.f32

10. 部署和验证要求

只修改 header 不足以生效。trtllm_mnnvl_allreduce.cuh 会被 JIT 编译进入：

trtllm_mnnvl_comm.so

部署必须同时满足：

1. worker 实际导入 patched FlashInfer package/header；
2. 使用 patched header 重新生成 JIT .so，不能复用旧 cache；
3. 验证 fused path、MNNVL backend 和 FULL graph replay 确实发生；
4. 运行 eager fused、graph unfused、graph fused 等控制组；
5. 对目标失败用例进行 fresh-process 重复；
6. 检查 worker 正常退出且没有残留 GPU 进程。

源码和 binary 的基本审计方式：

#### source：只允许位级 sentinel 判断
rg -n 'kNEGZERO_FP32|__float_as_uint|val == 0\.F && signbit' \
  <flashinfer-package>/data/include/flashinfer/comm/trtllm_mnnvl_allreduce.cuh

#### binary：确认目标 kernel 不再包含危险的 FTZ FP predicate
cuobjdump --dump-sass <trtllm_mnnvl_comm.so> \
  | rg 'oneshotAllreduceFusionKernel|FSETP.*FTZ'

验收不能只看 FlashInfer version string。回移补丁后版本仍可显示 0.6.4；真正需要核对的是 header、JIT workspace、.so identity、SASS 和功能回归。

11. 一句话总结

FlashInfer 0.6.4 把 Lamport -0.0 sentinel 当作浮点值比较，fast-math/FTZ 因而会将合法负次正规 packed payload 误判成“数据未到达”，造成 MNNVL fused kernel 永久轮询；PR #3304 改用 0x80000000 精确位比较后消除了碰撞，且不改变 AllReduce/RMSNorm 数学结果。

给 leader 的汇报话术

R3 rollout 在 TP=2 + FULL CUDA Graph 下的 sample_tokens timeout 已定位到 FlashInfer 0.6.4 MNNVL fused allreduce + RMSNorm kernel。旧代码在 fast-math/FTZ 下用浮点比较识别 -0.0 sentinel，会把合法负次正规 payload 误判成未就绪，导致 GPU polling 永久不退出；将判断改成 0x80000000 精确位比较并重建 JIT cache 后，原失败用例和 SASS 回归均通过。该修改是活性修复，不改变 fused 算子的输出公式；完整 8 卡 RL 训练仍作为生产验收边界保留。
